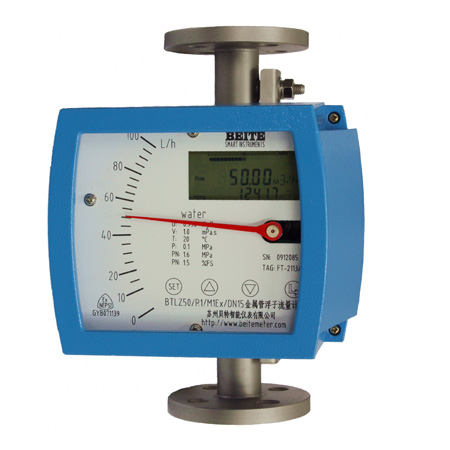

LZD远传型金属管转子流量计
产品简介:LZD型 金属管浮子流量计(又称金属浮子流量计、金属管转子流量计或金属转子流量计),采用全金属结构,Modular概念设计,其压损小,量程比大(10:1),安装维护方便,可用于复杂,恶
质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户!
专业选型:5年以上专业工程师选型,为您提供各厂型号替代方案,系统解决方案
交货快捷:先进生产流水线,充足的备货,缩短了交货期!

       LZD型金属管浮子流量计(又称金属浮子流量计、金属管转子流量计或金属转子流量计),采用全金属结构,Modular概念设计,其压损小,量程比大(10:1),安装维护方便,可用于复杂,恶劣环境及各种介质条件的流量测量与过程控制中,适用于测量液体、气体。按指示、适用情况和信号输出形式分类有:指针型、电远传型、耐腐型、高压型、夹套型、防爆型。支持双行大液晶显示,现场显示累积、瞬时流量,支持数字通讯,现场修改测量参数,电远传可输出0~10mA,4~20mA的标准模拟量信号,特别适用于小口径和低流速介质流量测量;工作可靠,维护量小,寿命长;广泛应用于:石油、化工、发电、制药、食品、水处理等。复杂、恶劣环境条件,及各种介质条件的流量测量过程中。

金属管浮子流量计工作原理:

      金属管浮子流量计,是变面积式流量计的一种。在一根由下向上扩大的垂直锥管中,浮子可以在锥管内自由地上升和下降,圆形横截面的浮子的重力是由液体动力承受的,随着流量的变化,浮子在流速和浮力作用下上下运动,在某一位置浮子所受的力与浮子重力达到平衡。此时浮子与孔板(或锥管)间的流通环隙面积保持一定环隙面积与浮子的上升高度成正比,即浮子在测量管中上升的位置代表流量的大小,变化浮子的位置由内部通过磁耦合传输到外部的指示器,使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触,因此,即使安装限位开关或变送器,仪表可用于高温,高压工作条件下。



1、坚固的全金属结构设计型浮子流量计
2、采用独立mnodular概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、基于模块化设计设计,远传信号输出,开关信号输出
5、短行程、小型结构设计、仪表总高度250mm
6、适于测量小流量、低流速介质
7、磁性耦合结构确保数据传输、信号更加稳定
8、垂直、水平、各种安装方式更适合不同使用场合
9、可带HART协议,可以全部根据用户需求即时安装与使用
10、高温、高压设计,防腐材料选用可适用各种复杂介质环境



测量范围:水(20℃)1-200000 l/h      空气(20℃,0.1013MPa)0.03-4000m3/h
参见流量表,特殊流量可订制     量程比:标准型10:1 特殊型20:1
精度: 标准型1.5级 特殊型1.0级    压力等级:标准型: DN15-DN50 4.0MPa DN80-DN200 1.6MPa
特殊型: DN15-DN50 25MPa DN80-DN200 16MPa    夹套的压力等级为1.6MPa
特殊型在选型和订货前应与工厂协商     压力损失:7kPa-70kPa
介质温度:标准型:-80℃-+200℃:PTFE:0℃-85℃   高温型:最高可达400℃
介质粘度:DN15: <5mPa.s(F15.1-F15.3)   DN20<30mPa.s(F15.4-F15.8)       DN25: <250mPa.s           DN50-DN150: <300mPa.s
环境温度:液晶型-30℃-+85℃;指针型-40℃-+120℃
连接形式:标准型:DIN2501标准法兰;特殊型:由用户指定的任意标准法兰或螺纹   电缆接口:M20*1.5
供电电源:标准型24VDC二线制4-20mA(10.8VDC-36VDC );交流型:85-265VAC 50HZ;电池型:3.6V@4AH镍氢电池
报警输出:上限或下限瞬时流量报警
标准型:集电极开路输出(最大100mA@30VDC内部阻抗100 欧)
特殊型:继电器输出(触点容量最大5A@250VAC)
脉冲输出:累积脉冲输出,最小间隔50毫秒
液晶显示:瞬时流量显示数值范围:0-50000    累计流量显示数值范围:0-99999999
防护等级:IP65;防爆标志:本安型ExiaIICT4-T6 隔爆型dⅡCT6


   本公司向用户承诺,本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存在任何缺陷。从仪表购买之日起开始计算,在3年质保期内,若收到用户关于此类缺陷的通知,本公司对确实有缺陷的产品实行无条件免费维修或免费更换。本公司对所有记录仪产品一律保证7天包退1年保修,终身维修。

24小时售后服务电话:0517-86880996



   售后服务承诺:

   1、客户的技术疑问,我们承诺在4个小时内处理完毕。

   2、返厂维修的仪表我们承诺在3个工作日内出具检测结果,7个工作日内完成维修。

   3、仪表返给客户之后2周之内对用户进行回访,并提供自动化相关技术的免费咨询。
