当前位置: 首页>>工业流量计>>涡轮流量计
LWQ系列气体涡轮流量计
产品简介:LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术优化设计,综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一
质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户!
专业选型:5年以上专业工程师选型,为您提供各厂型号替代方案,系统解决方案
交货快捷:先进生产流水线,充足的备货,缩短了交货期!

  LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术优化设计,综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表,具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。
  该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部:通用要求》,GB38362.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分:本质安全“i”》标准检验合格,防爆标志为ExdⅡBT6(隔爆型)、EiaⅡCT6(本安型)。适用于含有ⅡA、ⅡB、ⅡC类T1~T6温度组别爆炸性气体混合物的0(仅本安型)1、2区危险场所。


  • 采用新型传感器,始动流量低、压力损失小、抗振与抗脉动流性能好,不易腐蚀、可靠性好、使用寿命长;
  • 采用新型微处理器与高性能的集成芯片,运算精度高、整机功能强大,性能优越;
  • 采用先进的微功耗高新技术,整机功耗低。既能用内电池长期供电运行,又可由外电源供电运行;
  • 按流量频率信号,可将仪表系数分八段自动进行线性修正,可根据用户需要提高仪表的计算精度;
  • 采用EEPROM数据存贮技术,具备历史数据的存贮与查询功能,三种历史数据记录方式可供用户选择;
  • 流量计表头可180°旋转,安装使用简单方便;
  • 高精确度,一般可达±1.5%R、±1.0%R;
  • 重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,在贸易结算中是优先选用的流量计;
  • 可检测被检测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下( Pn=101.325KPa,Tn=293.15K)的气体流量:可实时查询温度、压力、时间、日期等数据。



执行标准

 封闭式管道中气体流量的测量—气体涡轮流量计(GB/T8940-2003)

仪表口径(mm)及连接方式

 20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接
 25、40、50可采用螺纹连接

精度等级

 ±1.5%R(±1%R需特制)*

量程比

 1:10 ;1:20 ;1:30

仪表材质

 表体:304不锈钢或铸铝
 叶轮:防腐ABS或优质铝合金
 转换器:铸铝

使用条件

 介质温度:-20℃~+80℃
 环境温度:-30℃~+60℃
 相对湿度:5%~90%
 大气压力:86Kpa~106Kpa

工作电源

 A.外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等
 B.内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。
 当电压低于2.0时出现欠压指示

整机耗能

 外电源:< 1W
 内电源:平均功耗≤ 1W,可连续使用三年以上。

信号输出功能

 脉冲信号、4-20mA电流信号、控制信号

通讯输出功能

 RS485通讯

实时记录功能⑤

 起停记录、日记录、定时间间隔记录

信号接线口

 内螺纹M20×1.5或其他

防爆等级

 ExdⅡBT6或ExiaⅡCT4

防护等级

 IP65

测量范围及工作压力

公称通径
(mm)

型号

标准量程
(m³/h)

扩展量程
(m³/h)

常规耐压等级
(Mpa)

特制高压等级
(Mpa)

安装方式

DN20

LWQ-20

A

2.2-25

B

4-40

1.6

2.5,4.0

法兰

DN25

LWQ-25

A

2.2-25

B

4-40

1.6

2.5,4.0

法兰(螺纹)

DN32

LWQ-32

A

5-50

B

6-60

1.6

2.5,4.0

法兰

DN40

LWQ-40

A

5-50

B

6-60

1.6

2.5,4.0

法兰(螺纹)

DN50

LWQ-50

A1

6-65

B1

5-70

1.6

2.5,4.0

法兰

LWQ-50

A2

10-100

B2

8-100

DN65

LWQ-65

A

15-200

B

10-200

1.6

2.5,4.0

法兰

DN80

LWQ-80

A1

13-250

B

10-160

1.6

2.5,4.0

法兰

LWQ-80

A2

20-400

法兰

DN100

LWQ-100

A1

20-400

B

13-250

1.6

2.5

法兰

LWQ-100

A2

32-650

法兰

DN125

LWQ-125

1

25-700

B

20-800

1.6

2.5

法兰

DN150

LWQ-150

A1

32-650

B

80-1600

1.6

2.5

法兰

LWQ-150

A2

50-1000

法兰

DN200

LWQ-200

A1

80-1600

B

50-1000

1.6

______

法兰

LWQ-200

A2

130-2500

法兰

DN250

LWQ-250

A1

130-2500

B

80-1600

1.6

______

法兰

LWQ-250

A2

200-4000

法兰

DN300

LWQ-300

1

200-4000

B1

130-2500

1.6

______

法兰

B2

320-6500

1.6

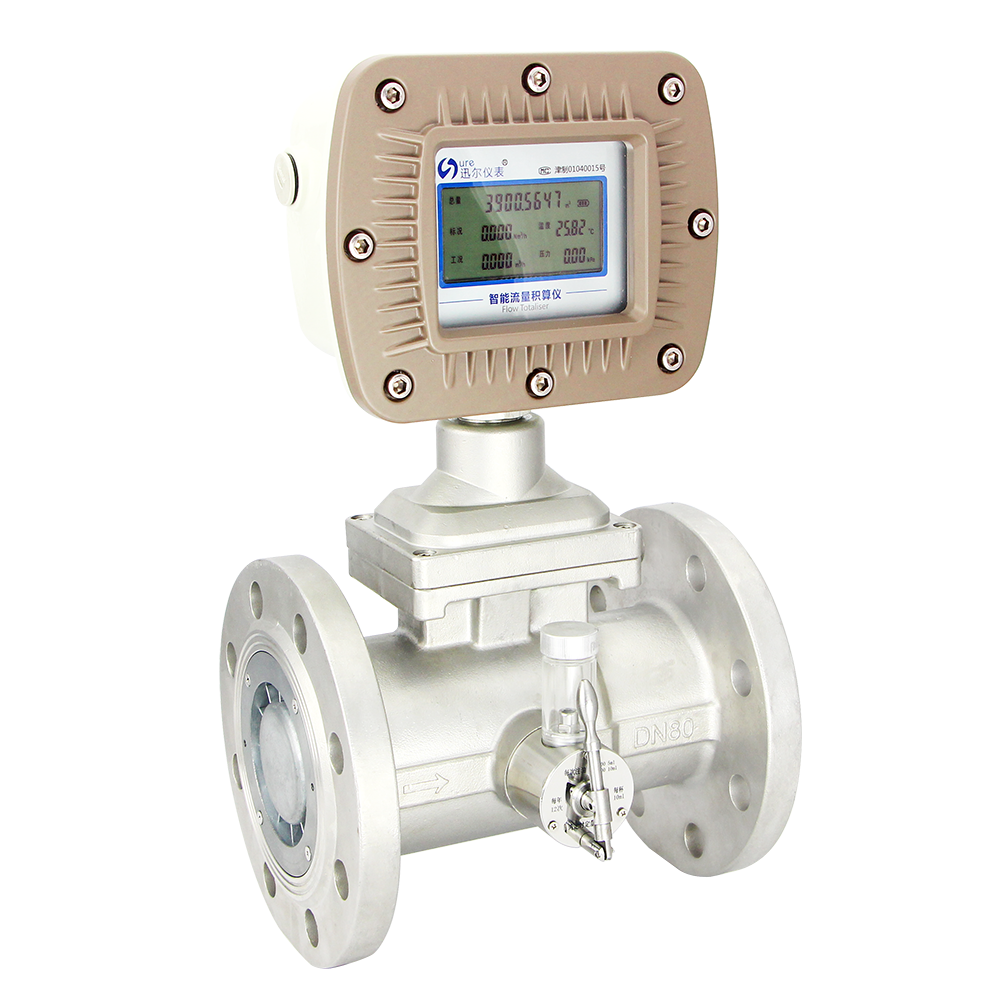

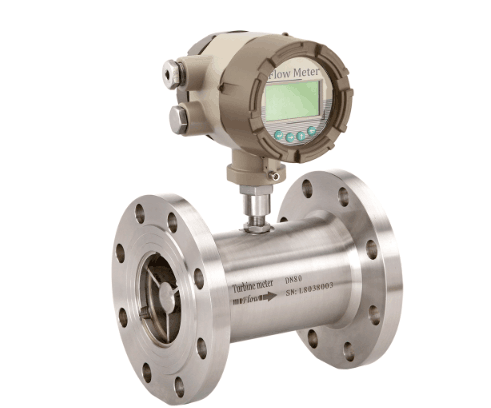

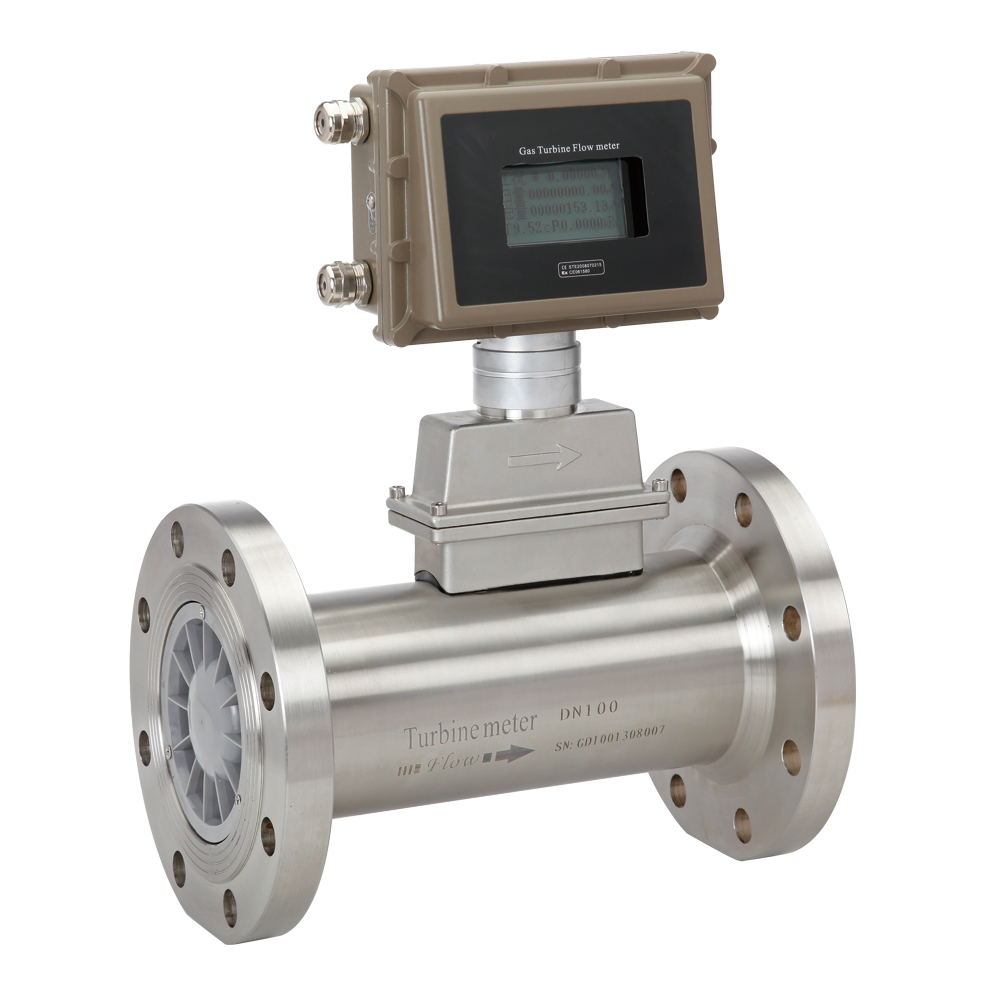

产品图片
仪表型号 LWQ-E LWQ-D
信号输出 4-20mA 可选4-20mA/脉冲
供电电源 24VDC±15% 24VDC±15%+锂电池
精度等级 1.5~1.0级 1.5~1.0级
测量范围 标准量程或扩展量程 标准量程或扩展量程
显示器
温压补偿
通讯接口 RS485
实时记录
仪表材质 铝合金或不锈钢 铝合金或不锈钢
防爆等级 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4
防护等级 IP65 IP65
整机功耗 < 1W < 1W
仪表通经 DN25~DN300 DN25~DN300
安装方式 法兰安装 法兰安装
介质温度 -20℃~80℃ -20℃~80℃
环境温度 -30℃~60℃ -30℃~60℃
