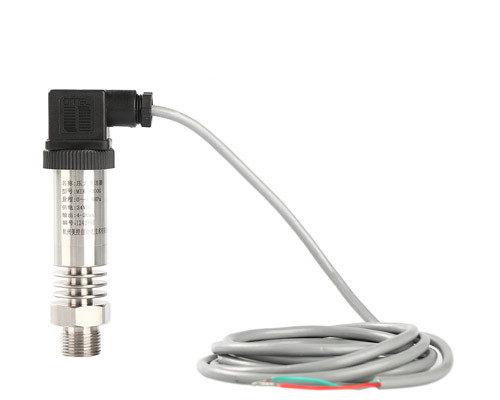

压力敏感核心采用了高性能的硅压阻式压力充油芯体，内部的专用集成电路将传感器毫伏信号转换成标准电压、电流或频率信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。运距离传输可以采用电流输出方式。具有体积小、重量轻、全不锈钢密封结构，可在腐蚀性环境中工作。该产品安装方便简洁，具有非常好的抗振和抗冲击性能，广泛应用于过程控制、航空、航天、汽车、医疗设备、 HVAC等领域。

    1、多量程，多种信号输出可选

　　2、高精度、SS304不锈钢壳体结构

　　3、采用316L不锈钢隔离膜片，耐腐蚀

　　4、抗干扰强，长期稳定性好

　　5、外形结构多样化，激光标签打印

　　6、微型放大器，电压、电流、频率信号输出

　　量程范围：-0.1-100 Mpa

　　电源：24VDC;

　　输出：4～20mA(1-5v、0-5v、0-10v可选);

　　精度：0.5% F.S;

　　补偿温度：-10-70℃

　　介质温度：-40-300℃

　　环境温度：-40-85℃

　　压力类型：表压，绝压，密封压

　　供电电源：24VDC

　　综合精度：0.1、0.3、0.5级可选

　　过载压力：200%FS

　　长期稳定性：≤0.2%FS/年

　　固有频率：5KHz-650KHz

　　灵敏度温度漂移：±0.03%FS/℃

　　零点温度漂移：±0.03%FS/℃

　　外壳防护：IP65

1.赫斯曼结构电气连接如下图a、b：

　　直接引线结构电气连接：

　　电流：红线：24VDC;

　　绿线：电流输出。

　　电压：红线：24VDC;

　　蓝线：电源-;

　　黄线：电压输出+。

　　安装方法

　　⑴ 选择易于操作、维护的地方进行安装;

　　⑵ 应尽量远离振动源安装;

　　⑶ 应尽量远离热源的地方;

　　⑷ 建议通过阀门与测量管道连接;

　　⑸ 安装时用扳手夹紧在变送器六方处;

　　⑹ 操作时Hirschmann接头与外壳连接处不能转动。

　　安全使用注意事项

　　⑴ 搬运与安装变送器时应小心谨慎，避免元器件受冲击而损坏，影响电路的性能。

　　⑵ 变送器进压口内有隔离膜片，切勿人为用异物触碰。

　　⑶ 电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。

　　⑷ 在产品安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理，应及时与厂家联系。

　　技术性能

   本公司向用户承诺，本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存在任何缺陷。从仪表购买之日起开始计算，在3年质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换。本公司对所有记录仪产品一律保证7天包退1年保修，终身维修。
